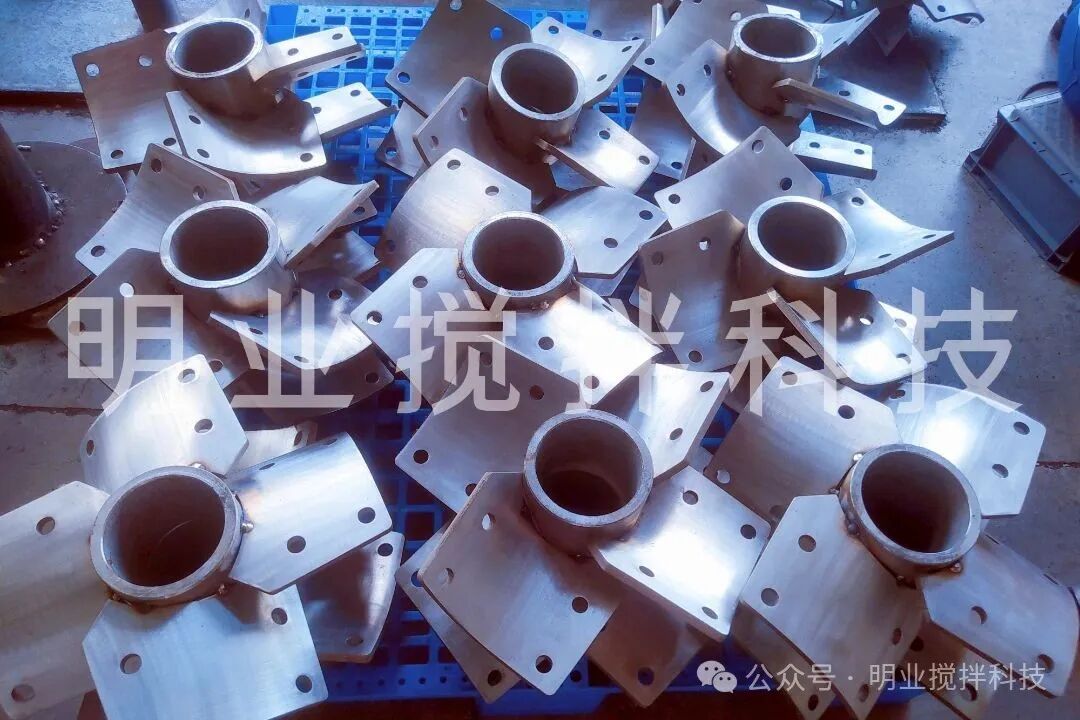

攪拌軸的臨界轉速及支承

攪拌軸將電動機的動力傳遞給攪拌器。它承受的是以扭轉為主的扭-彎聯合作用。以下主要介紹攪拌軸的臨界轉速及其支承和其攪拌附件，軸的強度計算后期另行說明。

一、軸的臨界轉速

如果攪拌軸的工作轉速等于或接近于軸的固有頻率時，軸將發生強烈振動，即所謂共振現象。發生共振時的轉速稱為臨界轉速。工程上軸的轉速應避開臨界轉速。攪拌軸與攪拌器作為一個整體，有多個臨界轉速。

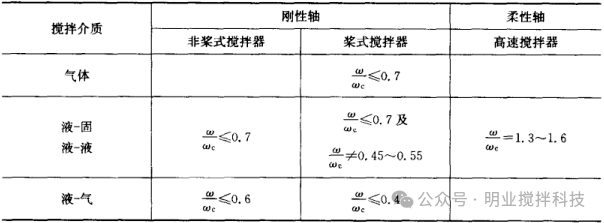

如果工作轉速n低于first臨界轉速nc的軸稱為剛性軸，要求n≤0.7nc；工作轉速n大于first臨界轉速nc的軸稱為柔性軸，要求n≥1.3nc。攪拌器的轉速一般不是太高，為剛性軸。軸的轉速可按表1選取。臨界轉速的大小與軸的支承情況及軸徑等有關，可根據相關公式進行計算。

二、攪拌軸的支承

一般的攪拌軸僅依靠減速箱內的一對軸承支承，如圖1所示。由于軸的一端外伸入罐內，運轉時易發生振動，當軸的懸臂長過大而軸徑又很小時，常常會出現將軸扭彎，甚至完成破壞。因此，懸臂支承應滿足下列條件：

L1/B≤4~5

L1/d≤40~45

當上述兩個條件不能滿足時，可考慮設置中間軸承或底軸承。

三、攪拌附件

擋板：

擋板的安裝方式如上圖所示。擋板的作用是將環向流動轉變為軸向流動和徑向流動，從而限制了流體的流型，增大被攪拌液體的湍動程度，加強攪拌效果。

導流筒：

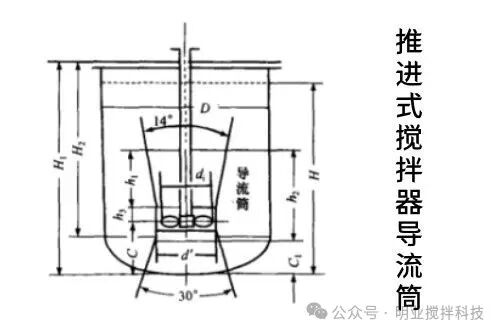

導流筒是一個包圍著槳葉的圓筒，常用于推進式和渦流式攪拌器，如上圖所示。導流筒限制了流體的流動路線和流型，它使槳葉排出的液體在導流筒內、外部形成上下的循環流動，這樣可得到更大的液流速度和液體循環量，提高攪拌效果。
